Cómo Medir una Barra Guía de Motosierra

Pedir la barra guía incorrecta es casi siempre el resultado de adivinar en lugar de medir. Una barra que tiene la longitud correcta pero el paso o calibre incorrecto no funcionará en tu sierra — y una cadena que no coincide con la barra se caerá fuera de la ranura o se negará a asirse en absoluto. La buena noticia: cada barra y cadena de motosierra en el mundo se describe con los mismos cuatro números. Obtén los cuatro y el ajuste es exacto, cada vez.

Esta guía repasa cada medición, cómo tomarla con herramientas que ya posees y cómo combinarlas en la especificación que insertas en un cuadro de búsqueda.

1. Longitud de corte (el “tamaño” que todos citan)

Cuando una sierra se vende como una sierra de “16 pulgadas” o “20 pulgadas”, ese número es la longitud de corte (también llamada longitud efectiva o llamada) — no la longitud física completa de la barra.

Para medirla:

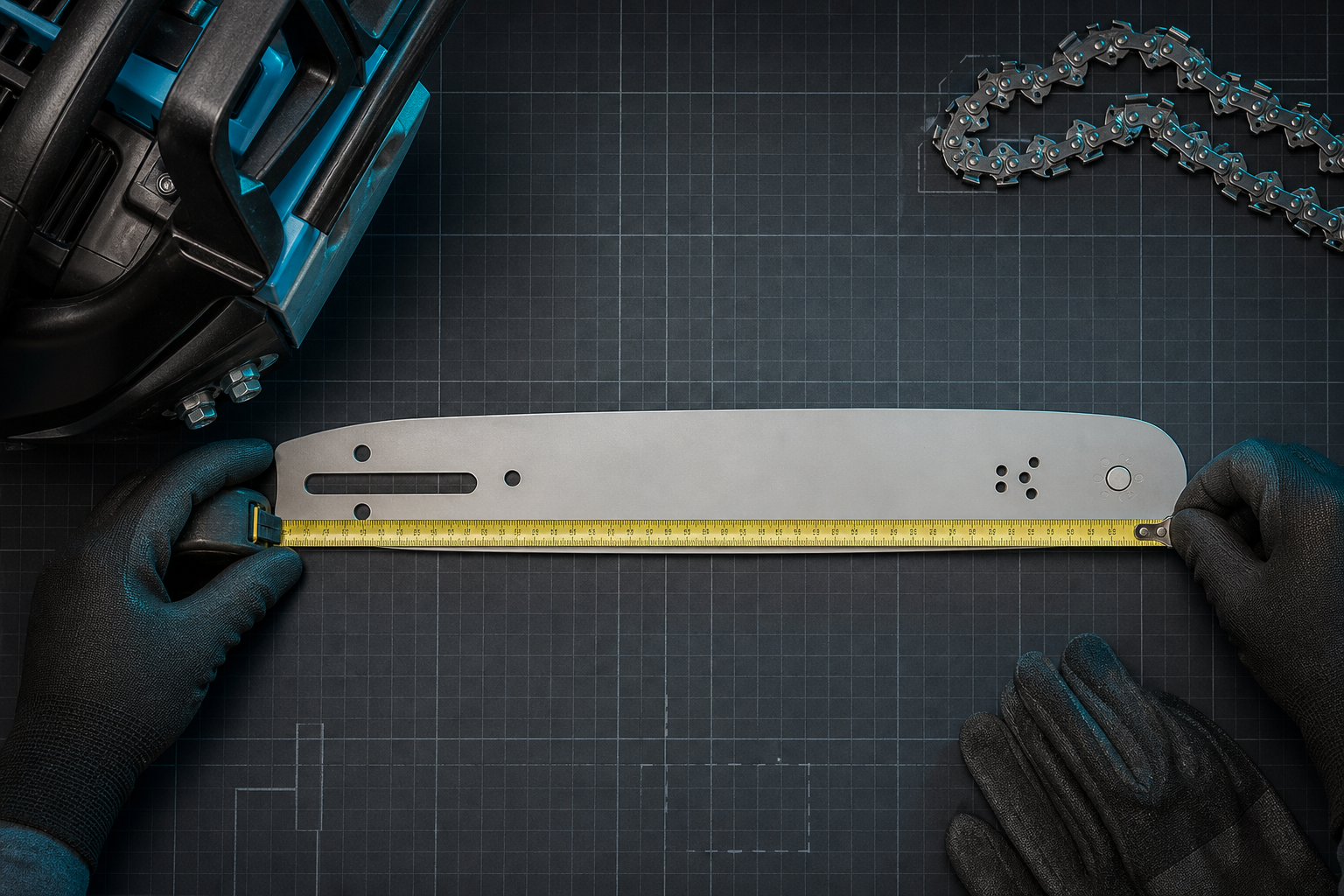

1. Con la sierra apagada y la cadena aún puesta, tira una cinta desde la punta de la barra hasta el punto donde la barra desaparece en el cuerpo de la sierra (el borde frontal de la cubierta).
2. Redondea hacia arriba a la pulgada par más cercana. Una barra que mide 15.5” es una barra de 16”; 19.25” es una barra de 20”.

Ese número redondeado y par es lo que los vendedores citan. No midas toda la barra incluyendo la parte enterrada en la cabeza de potencia — la sobretamañarás.

2. Paso — el espaciado de la cadena

Paso es la distancia entre cualquier tres remaches consecutivos en la cadena, dividido por dos. Describe cuán grande es la cadena y, críticamente, debe coincidir con el piñón de tracción dentro de tu sierra.

Los pasos comunes:

Generalmente no tienes que medir el paso con calibres — está estampado en la barra y en los eslabones de tracción de la cadena. Si reemplazas solo una cadena, coincide con el paso ya en la sierra. Si cambias el paso, también debes cambiar el piñón.

3. Calibre — el espesor que se monta en la ranura

Calibre es el espesor de los eslabones de tracción de la cadena — las pequeñas espigas en la parte inferior que se sientan dentro de la ranura de la barra. El ancho de la ranura de la barra y el calibre de la cadena deben ser idénticos.

Los cuatro calibres: .043”, .050”, .058”, .063”. Para encontrar el tuyo, lee la estampa de la barra o mide un eslabón de tracción con calibres (o desliza la caña de una broca / calibrador de espesor en la ranura). .050" es por mucho el calibre más común para propietarios; si no tienes información, es la suposición segura de primera para verificar.

Una cadena demasiado gruesa no caerá en la ranura; una demasiado delgada se tambalea de lado a lado y puede descarrilarse.

4. Recuento de eslabones de tracción — cómo tamaño la cadena

La longitud, el paso y el calibre tamaño la barra. Para tamaño la cadena, también necesitas el recuento de eslabones de tracción (DL) — el número exacto de espigas de tracción alrededor del bucle.

Cuéntalos uno por uno (marca tu eslabón inicial con un marcador de pintura). Esta es la medición de cadena más confiable única, porque dos barras del mismo “tamaño” pueden tomar cadenas con diferentes recuentos de DL dependiendo del piñón de punta. Cuando una lista dice 16" 3/8LP .050 56DL, el 56DL es lo que garantiza que el bucle encaje.

Poniéndolo junto

• Comprar una barra: longitud + paso + calibre.
• Comprar una cadena: paso + calibre + recuento de eslabones de tracción.
• Comprar un combo barra y cadena: longitud + paso + calibre (el combo coincide con el DL para ti).

Cada producto en este sitio enumera estas especificaciones por adelantado, y las categorías Barras Guía y Cadenas de Sierra te permiten filtrar por ellas directamente. Si prefieres no mezclar y combinar, un combo barra y cadena elimina el paso de coincidencia de calibre completamente.

Errores comunes

• Medir la barra completa en lugar de la longitud de corte (sobre-tamaño por 1–2”).
• Coincidir solo la longitud e ignorar paso/calibre — la causa #1 de devoluciones.
• Asumir que todas las barras de 16” toman la misma cadena — siempre confirma el recuento de eslabones de tracción.

Cuando dudes, lee la estampa en tu barra antigua — generalmente lleva el número de parte y el paso/calibre. Cubrimos eso a continuación en Cómo Leer la Estampa en tu Barra Guía.
